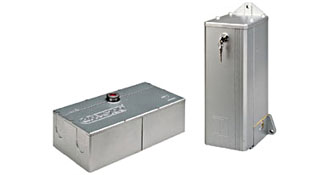

Il DRIVE 700 è stato studiato e costruito per essere collocato, interrato, ai piedi di cancelli e portoni anche già installati, automatizzandoli invisibilmente.  È disponibile con blocco idraulico bidirezionale, oppure senza blocco con l’ausilio di una elettroserratura. A richiesta è possibile inserire un freno brevettato per rallentare negli ultimi 40 cm la corsa angolare dell’anta. Il DRIVE 700 non presenta problemi di nessun genere e garantisce la sicurezza antischiacciamento durante il movimento. In mancanza di energia elettrica, il DRIVE 700 oleodinamico, è dotato di uno sblocco manuale molto semplice che consente l’apertura delle ante. DRIVE 700 è una delle automazioni di grande successo, affidabilità e prestigio costruite dalla Meccanica Fadini.
Il Drive 700 è disponibile con blocco idraulico bidirezionale, oppure senza blocco. (Si renderà quindi necessaria l’applicazione sull’anta di una elettroserratura). Per ottenere una chiusura o un’apertura delle ante dolce e morbida, a richiesta può essere inserito all’interno del martinetto un freno brevettato che permette il rallentamento del moto rotatorio negli ultimi 40 cm di corsa angolare dell’anta.
Tutta l’automazione è regolata da un programmatore elettronico che permette di svolgere le operazioni sia in modo automatico che semiautomatico. Il segnale di comando al programmatore può essere dato da un pulsante fisso a parete oppure a distanza da un radiotrasmettitore portatile.


Portata pompa idraulica - P3 0,85 l/min
Pressione d’esercizio media 1 MPa  (10 bar)
Pressione massima erogabile pompa 3 MPa (30 bar)
Angolo di rotazione -110°/175°
Tempo di rotazione per 110° 23 s
Tempo di rotazione per 175° 28 s
Coppia nominale massima 235 Nm
Diametro pistone 75 mm
Corsa stantuffo 52 mm
Temperatura d’esercizio – 20°C + 80°C
Olio idraulico tipo OIL FADINI A15 by AGIP
Contenitore serbatoio olio 0,95 dm3
Volume olio martinetto 0,25 dm3
Peso statico centralina 8 Kg
Peso DRIVE 700 con accessori 16 Kg
Peso statico cancello 700 Kg
Servizio intermittente S 3
Ciclo di servizio 23 sec. apertura
30sec. pausa
23 sec. chiusura
Tempo di un ciclo completo 76 s
Cicli completi - Apertura - Pausa - Chiusura N. 47/ora N.137.000 cicli annui (circa) con 8 ore di servizio al giorno

MOTORE ELETTRICO

Potenza resa 0,24 KW (0,33 CV)
Tensione di alimentazione 220 / 240 V
Frequenza 50 HZ
Potenza assorbita 400 W
Corrente assorbita 2 A

Condensatore

12,5 µF
Velocità di rotazione motore 1350 giri/min

Grado di protezione

IP 40

AVVERTENZE
  • L’installazione del martinetto deve avvenire al centro asse di movimento, dell’anta del cancello.
  • Sblocco manuale con chiave, mediante lo sblocco della centralina oleodinamica (libretto d’istruzione).
  • Optional da 110° oppure da 175° di rotazione.
  • Versione con o senza freno.
  • Nel caso che il martinetto e la centralina oleodinamica vengano rimossi dalla propria sede, si raccomanda di scollegare il cavo elettrico del motore dalla propria morsettiera.
  • Non tagliare il cavo elettrico.
  • Non si deve capovolgere la centralina oleodinamica.
  • È necessario recuperare l’olio attraverso l’imbuto e non disperderlo nell’ambiente.
  • Affidare l’olio usato e gli involucri d’imballo (come cartone, polistirolo, nylon) a ditte specializzate nel recupero rifiuti.
  • Tutto l’apparato elettrico deve essere collegato a massa a terra.
