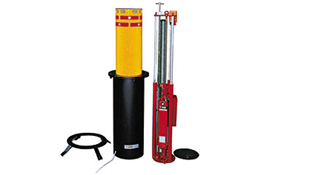

STRABUC 918 è un automatismo oleodinamico ideato per delimitare e/o vietare l'accesso nei passi carrai in ambienti pubblici o privati. E' composto da un cilindro flangiato, da una colonna a scomparsa, un programmatore ELPRO 10 CEI e da un corpo di valvole-motore.
La scocca, immersa nel terreno ad una profondità di poco superiore al metro, è tenuta ben salda da una flangia di supporto con apposite zanche da cementare.Sono presenti specifici fori posti all'estremità inferiore e l

ungo la fiancata per consentire il drenaggio di eventuali residui d'acqua, che si possono formare nel tempo, e per il passaggio dei cavi elettrici per l'installazione. All' interno del cilindro principale è presente una colonna a scomparsa, il cui azionamento mediante un telecomando oppure una pulsantiera a chiave, collegata al programmatore, ostacola o libera il passaggio, riservandosi così un accesso personalizzato.
Grazie alla composizione dei colori cromatici ed alla sua forma circolare, l'automatismo si presenta decisamente gradevole alla vista. E', inoltre, dotato di un lampeggiatore "Lapi 2" che avvisa mediante luce intermittente il movimento della colonna.
Il movimento dell' automatismo, garantito da un gruppo compatto di motore-valvola-centralina collegato ad un pistone oleodinamico con tubi di rame e da una serie di guide a scorrimento
verticale, si presenta lineare in tutto il suo arco di lavoro.
In caso di mancata corrente elettrica, è possibile agire sulla testa della colonna a scomparsa mediante una chiave in dotazione che consente lo sblocco del circuito oleodinamico sotto pressione ed il rientro nella propria sede manualmente della colonna stessa.
Lo STRABUC 918 viene costruito nell'osservanza e nel rispetto delle normative di sicurezza ed è interamente progettato e collaudato nelle officine Meccanica Fadini, a garanzia di una maggiore affidabilità nel tempo.



CENTRALINA IDRAULICA

Pompa idraulica P 10
Portata pompa idraulica 2,75 l/min.
Pressione d'esercizio media 2 MPa (20 bar)
Pressione massima erogabile pompa 4 MPa (40 bar)
Temperatura d'esercizio -20°C +80°C
Olio idraulico tipo OIL A15 by AGIP
Peso statico centralina 10 Kg
Grado di protezione centralina IP 54


PISTONE OLEODINAMICO

Tempo di escursione uscita stelo 6 s.
Corsa utile stelo 740 mm
Diametro stelo 16 mm
Diametro stantuffo 30 mm
Forza di trazione in apertura max 276 Kg
Forza di spinta in chiusura max 147 Kg
Peso completo STRABUC 918 128 Kg
Grado di protezione completo IP 557
Alimentazione lampeggiante 230 V - 25 W


MOTORE ELETTRICO

Potenza resa 0,25 KW (0,33 Cv)
Tensione di alimentazione 230 V
Frequenza 50 Hz
Corrente assorbita 1,8 A
Potenza assorbita 370 W
Condensatore 12,5 µF
Velocità di rotazione motore 2800 giri/min.
Servizio intermittente S3

Ciclo di servizio: 6 sec. apertura - 30 sec. pausa - 6 sec.chiusura
Cicli completi - Apertura - Pausa - Chiusura: 042 s
Tempo di un ciclo completo: N.85/ora
Cicli annui (circa) con 8 ore di servizio al giorno N.250.000
